Измерительные трансформаторы тока

Трансформаторы тока измерительные предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в сетях частотой 50 Гц и номинальным напряжением до 0,66 или 1 кВ включительно. Трансформаторы применяются в схемах коммерческого учета электрической энергии (трансформаторы тока для счетчиков активной электрической энергии) для расчета с потребителями, а также в схемах измерения и защиты.

В отличие от трансформатора напряжения, измерительный трансформатор тока не может работать в режиме холостого хода, так как при обрыве тока во вторичной обмотке напряжение на её выходе неограниченно возрастает.

Измерительный трансформатор тока является понижающим трансформатором, предназначенным для преобразования тока большой величины до значения, удобного для измерения.

Трансформаторы тока изготавливаются преимущественно на тороидальных сердечниках, так как их применение позволяет снизить погрешность измерения, связанную с индуктивностью рассеивания.

Производство измерительных трансформаторов тока на заказ

Наше предприятие готово в короткие сроки изготовить измерительные трансформаторы тока необходимые Вам по индивидуальному заказу.

ООО «Юджэн» производит:

  • Малогабаритные шинные трансформаторы ТШП-0,66м      НОВИНКА 2022!
  • Проходные трансформаторы ТПП-0.66.
  • Проходные трансформаторы ТПП и ТПП-Н (1кВ).
  • Опорные трансформаторы ТОП-Н-0.66.
  • Шинные трансформаторы ТШП-Н-0.66.

Основные технические характеристики трансформаторов:

Наименование Характеристика
Номинальное напряжение, кВ 0,66; 1
Наибольшее рабочее напряжение, кВ 0,72; 1,2
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50 / 60
Номинальный первичный ток, А 1; 5; 10; 15; 20; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 1600; 2000
Номинальная вторичная нагрузка, ВА 0.5; 1; 2; 2.5; 3; 5; 10; 15; 20; 25; 30
Класс точности 0.1; 0.2; 0.2S; 0.5; 0.5S; 1; 3; 5

Трансформаторы тока ТПП и ТПП-Н предназначены для передачи сигнала измерительной информации измерительным приборам. Трансформаторы тока применяются в схемах измерения и учета электроэнергии в установках переменного тока частоты 50 Гц с номинальными напряжениями 0,66 и 1 кВ. Трансформатор соответствует ГОСТ 7746-2015, ТУ BY 300220471.007-2021. Детали корпуса выполнены из трудногорючей пластмассы. Гарантийный срок эксплуатации – 5 лет. Межповерочный интервал: РБ, РФ — 4 или 8 лет, Казахстан — 8 лет.

Габаритный чертеж трансформатора ТПП

Трансформатор тока ТПП-Н, ТПП используется для монтажа на кабель с  диаметром в изоляции d = 52 мм (max), шину не более 50х15 мм или к плоской поверхности с помощью скобы.

Проходные трансформаторы ТПП-Н и ТПП — инновационные изделия, предназначены для быстрого монтажа на объектах непосредственно на жилу кабеля с помощью прижимного винта или кабельной стяжки, и имеют лучшую защищенность от краж электроэнергии из-за отсутствия соединений в цепи первичного тока.

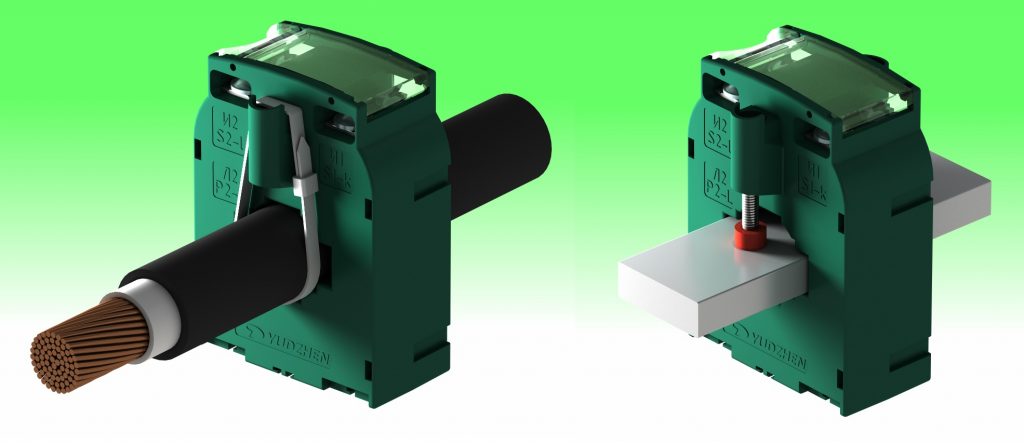

Крепление трансформатора ТПП и ТПП-Н к кабелю(шине) прижимным винтом или хомутом-стяжкой

Вариант размещения шины 30х5 с использованием вставки центральной, которую возможно смонтировать в 4-х положениях

Вариант крепления трансформатора скобой ПКФЛ 753731.001

Трансформаторы тока ТОП-Н-0,66 предназначены для передачи сигнала измерительной информации и измерительным приборам и применяются в схемах измерения и учета электроэнергии в установках переменного тока частоты 50 Гц с номинальными напряжениями 0,66 кВ. Трансформатор соответствует ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012, ТУ BY 300220471.002-2011. Детали корпуса выполнены из трудногорючей пластмассы. Гарантийный срок эксплуатации – 5 лет. Межповерочный интервал: РБ – не более 8 лет.

Магнитопроводы опорных измерительных трансформаторов тока ТОП-Н-0.66 изготовливаются в т.ч. и из нанокристаллического сплава и имеют перед трансформаторами тока на сердечниках из электротехнической стали следующие преимущества:

-устойчивость метрологических характеристик к намагничиванию постоянным током;

-повышенная энергоэффективность коммерческого учета (меньшие потери) за счет большего электрического сопротивления материала и уменьшенных потерь на перемагничивание сердечника;

-длительный срок службы с сохранением метрологических характеристик.

Магнитопровод из нанокристаллического сплава обеспечивает долговременную стабильность параметров в течение более 25 лет.

Габаритные размеры трансформатора ТОП-Н-0,66

Вариант крепление трансформатора ТОП-Н-0,66 на Din рейку

Трансформаторы тока ТШП-Н-0,66 предназначены для передачи сигнала измерительной информации и измерительным приборам и применяются в схемах измерения и учета электроэнергии в установках переменного тока частоты 50 Гц с номинальными напряжениями 0,66 кВ. Трансформатор соответствует ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012, ТУ BY 300220471.002-2011. Детали корпуса выполнены из трудногорючей пластмассы. Гарантийный срок эксплуатации – 5 лет. Межповерочный интервал: РБ – не более 8 лет.

Магнитопроводы опорных измерительных трансформаторов тока ТШП-Н-0.66 изготавливаются из нанокристаллического сплава, из электротехнической стали, либо комбинированные.

Габаритные размеры трансформатора ТШП-Н-0,66

Вариант крепление трансформатора ТШП-Н-0,66 винтом

Трансформаторы тока измерительные ТШП-0,66м разработаны для установки в фидерах (ППВР) шириной 100 мм для организации коммерческого учета электроэнергии.

Гарантийный срок эксплуатации – 5 лет. Межповерочный интервал: РБ – не более 8 лет. Срок службы – 30 лет.

Трансформаторы выпускаются:

  •  класс точности 0,2S и 0,5S;
  • номинальный первичный ток 50-800 А;
  • номинальный вторичный ток 5 А;
  • мощность нагрузки 0,5-30 ВА.

Предназначены для масштабного преобразования силы переменного тока с целью его дальнейшего измерения в электрических цепях переменного тока номинальной частотой 50 Гц и номинальным максимальным рабочим напряжением до 0,72 кВ.

Трансформаторы состоят из тороидального магнитопровода и многовитковой обмотки, которые размещены в корпусе, изготовленном из трудногорючего термопласта категории стойкости к горению ПВ-0 по ГОСТ 28157. Выводы обмотки присоединены к спаренным контактам, расположенным на корпусе трансформатора.

По конструкции трансформаторы являются шинными, с одной ступенью трансформации, одним коэффициентом трансформации и одной вторичной обмоткой. Роль первичной обмотки трансформаторов выполняет шина, или кабель распределительного устройства, в которое встраивается трансформатор. Размер шины – 30х5 мм, 30х10 мм.

Трансформатор крепится к первичной обмотке при помощи комплекта крепления, к основанию через лапы и/или устанавливается на рейку DIN35 при помощи адаптера.

Принцип действия трансформатора основан на преобразовании токов первичной обмотки в токи вторичной обмотки. Все трансформаторы являются понижающими.

Трансформаторы остаются в своем классе точности при уменьшении вторичной нагрузки вплоть до нулевого значения.

Поворотная прозрачная крышка защищает контакты вторичной обмотки и табличку с данными трансформатора. Крышка пломбируется с целью защиты от несанкционированного доступа.

Внешний вид и габаритные размеры ТШП-0,66м30

Внешний вид и габаритные размеры ТШП-0,66м40

Внешний вид и габаритные размеры ТШП-0,66м50
